Stoły warsztatowe - H-SYSTEM

HSS03 (1500 x 900 x 740) i HSS04 (2100 x 900 x 740)

Pobierz katalogKatalog - stoły warsztatowe HSS03 i HSS04

Profesjonalne stoły warsztatowe Jotkel zostały zaprojektowane specjalnie do prac wymagających dużych obciążeń. Wyróżnia je mocna, stabilna konstrukcja i gruby, trwały blat. Stoły ślusarskie w wersji z szafkami zapewniają bardzo dużo miejsca do przechowywania narzędzi i akcesoriów.
Ciężkie stoły robocze przeznaczone są do hal produkcyjnych i warsztatów. Najczęściej wykorzystywane są do prac naprawczych, montażowych, ślusarskich. Doskonale sprawdzają się także na stanowisku kontrolnym. Odpowiednio dobrany stół warsztatowy z powodzeniem może być wykorzystywany w serwisie samochodowym, punkcie usługowym, a nawet w prywatnym garażu.

Charakterystyka stołów warsztatowych HSS03 i HSS04

  • Stoły dostępne są w dwóch wersjach gabarytowych: o szerokości 1500 mm2100 mm.
  • Modułowa konstrukcja stołów warsztatowych umożliwia dostosowanie ich od indywidualnych potrzeb użytkownika.
  • Podstawową wersją jest prosty stół z blatem roboczym.
  • Rozbudowane stoły robocze wyposażone są w szafki z szufladami i w szafki z półkami.
  • Do stołów można zamocować dodatkowe półki. Dotyczy to wersji bez szafek oraz stołów z jedną szafką w przypadku stołów HSS03 i modeli z jedną lub dwiema szafkami w przypadku stołów HSS04.
  • Opcjonalnym wyposażeniem stołów warsztatowych jest zestaw nóg z regulacją wysokości
  • Szuflady wyposażone są w wygodne uchwyty.
  • Do każdej szafki z szufladami dołączany jest gratis jeden przybornik na drobne przedmioty i organizer z tworzywa sztucznego. Utrzymanie porządku ułatwiają również podziałki do szuflad
  • Szuflady standardowo są zamykane centralnym zamkiem, blokującym wszystkie jednocześnie.
  • Opcjonalnie, na życzenie klienta, montujemy system zamykania centralnego. Umożliwiający wysunięcie wyłącznie jednej szuflady. Kolejną szufladę można wysunąć dopiero po wsunięciu poprzedniej.
  • System zapewnia bezpieczeństwo użytkowania. Nie dopuszcza do przesunięcia środka ciężkości i przewrócenia całego stołu. Ta opcja jest dostępna za dopłatą.
  • Stoły są zabezpieczone przeciwko korozji i malowane w technologii proszkowej
  • Do stołów można zamontować tylny panel, czyli nadbudowę z tablicami perforowanymi i oświetleniem LED. Jest to praktyczna ścianka narzędziowa, która służy do odwieszania na bieżąco używanego wyposażenia. Sprawdza się też jako tablica do wymiany informacji, zawieszania dokumentów, rysunków.
  • Na nadbudowie można zamocować wiszącą szafkę narzędziową.
  • Uporządkowanie narzędzi na nadbudowie ułatwiają zawieszki do narzędzi oraz półki z pojemnikami warsztatowymi.

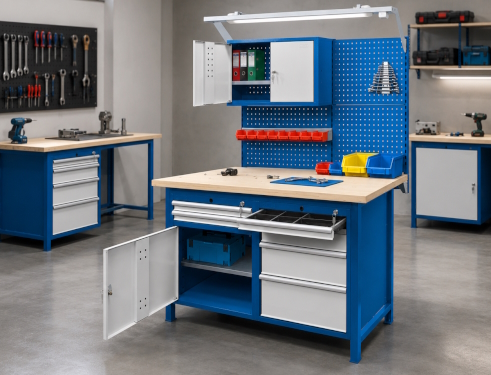

stół warsztatowy HSS03 - jedna z popularniejszych konfiguracjiwymiary gabarytowe stołów 2-modułowych
bez nadbudowy (szer. x wys. x głęb.):
1500 x 900 x 740 [mm]

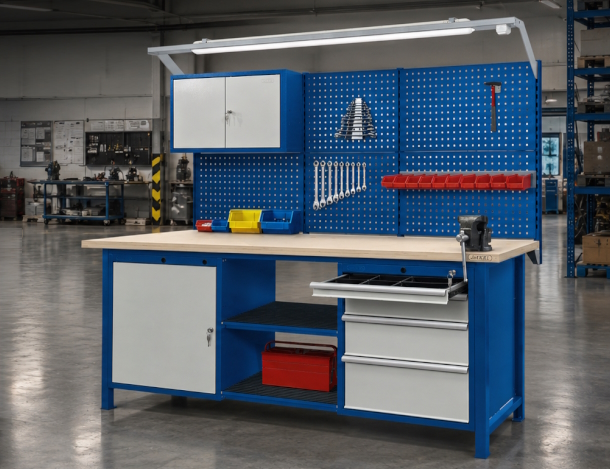

stół warsztatowy HSS04 - konfiguracja bazowawymiary gabarytowe stołów 3-modułowych
bez nadbudowy (szer. x wys. x głęb.):
2100 x 900 x 740 [mm]

Parametry stołów warsztatowych HSS03 i HSS04

  • konstrukcja stołów stalowa, zabezpieczona przeciwko korozji, malowana farbami proszkowymi,

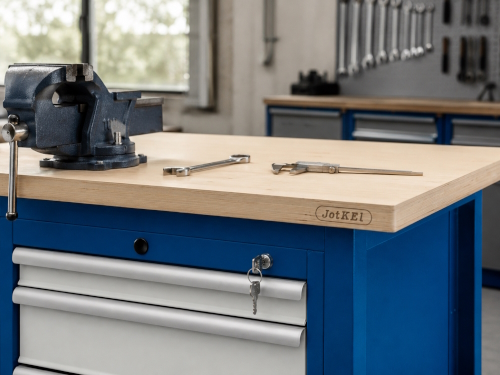

  • blat roboczy o grubości 45 mm z wielowarstwowej sklejki liściastej,
  • opcjonalnie dostępne również blaty z klejonki bukowej o grubości 35 mm,
  • dopuszczalne maksymalne obciążenie stołów do 1000 kg,
  • do wyboru różne pokrycia blatów: guma ryflowana olejoodporna, guma gładka olejoodporna, wykładzina PCV, blacha ocynkowana lub blacha nierdzewna,
  • niecki szuflad są wykonane z blachy ocynkowanej, co zwiększa ich wytrzymałość na zarysowania,
  • dna szuflad można wyłożyć gumową matą tłumiącą, która zapobiega przesuwaniu się narzędzi,
  • rolkowe prowadnice szuflad wytrzymujące obciążenie do 70 kg,
  • stoły warsztatowe należy kotwić do podłoża.

dwa rodzaje zamykania szafkiDwa rodzaje zamykania szuflad do wyboru:
uchwyty szuflad szafekNowe uchwyty szuflad - listwy w kolorze srebrnym
  • (1) standardowo zamek centralny zamykający wszystkie szuflady,
  • (2) opcjonalnie system zamykania centralnego umożliwiający wysunięcie wyłącznie jednej szuflady – kolejną szufladę można wysunąć dopiero po wsunięciu poprzedniej. System zapewnia bezpieczeństwo użytkowania nie dopuszczając do przesunięcia środka ciężkości i przewrócenia całego stołu warsztatowego. Ten system montujemy na życzenie Klienta. Jest to opcja za dopłatą.

Wysuw szuflad stołu warsztatowegoduży wysuw szuflad szafek stołu ślusarskiego
ułatwia szybki i wygodny dostęp
do narzędzi użytkowanych w trakcie pracy
szafka stołu warsztatowego HSS03 i HSS04
wymiary wewnętrzne - użytkowe szuflad
(szer. x wys. x głęb.):
szuflada 60: 530 x 46 x 445 [mm]
szuflada 120: 530 x 106 x 445 [mm]
szuflada 180: 530 x 166 x 445 [mm]
szuflada 240: 530 x 226 x 445 [mm]
regulacja wysokości stołu warsztatowego HSS03 i HSS04możliwość zamontowania zestawu nóg z regulacją wysokości
(zakres regulacji od 815 do 995 mm - co 30 mm) UWAGA stół należy trwale przytwierdzić do podłoża

Elementy zabudowy stołu warsztatowego HSS03 i HSS04

szafka S11 do stołu warsztatowego HSS03 i HSS04

Szafka S11

szafka S12 do stołu warsztatowego HSS03 i HSS04

Szafka S12

szafka S13 do stołu warsztatowego HSS03 i HSS04

Szafka S13

szafka S14 do stołu warsztatowego HSS03 i HSS04

Szafka S14

 szafka S11szafka S12szafka S13szafka S14
wymiary gabarytowe (szer. x wys. x głęb.) [mm]614 x 670 x 600614 x 670 x 600614 x 670 x 600614 x 670 x 600
drzwi (szer. x wys.): 557 x 444 [mm]1 szt.xxx
drzwi (szer. x wys.): 557 x 600 [mm]x1 szt.xx
półka 206311 szt.1 szt.xx
szuflada typ 602 szt.x2 szt.1 szt.
szuflada typ 120xx1 szt.1 szt.
szuflada typ 180xx2 szt.1 szt.
szuflada typ 240xxx1 szt.

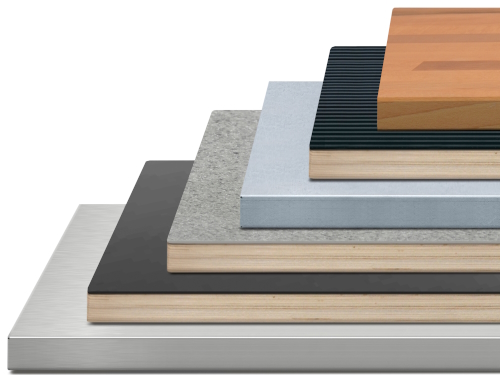

Blaty stołu 1500 x 740 x 45 mm z pokryciem

blaty stołów warsztatowych z pokryciem
Nr kat.Dodatkowe warianty blatu do stołu warsztatowego
20375blat z klejonki bukowej o gr. 35 mm
20342pokrycie gumą ryflowaną olejoodporną o gr. 4 mm
20346pokrycie blachą ocynkowaną o gr. 1 mm
20344pokrycie wykładziną PCV o gr. 2 mm
20376pokrycie gumą gładką olejoodporną o gr. 4 mm
20377pokrycie blachą nierdzewną o gr. 1 mm

Półki do stołów warsztatowych HSS03 i HSS04

małe półki do stołu warsztatowego 614x595
stół warsztatowy HSS03 z półkami o szer. 614 mm
Nr kat.Półki do stołu warsztatowego z 1 szafką (szer. x głęb.): 614 mm x 595 mm
20354sklejka liściasta lakierowana
20352pokrycie gumą ryflowaną olejoodporną
20353pokrycie wykładziną PCV
20355pokrycie blachą ocynkowaną
20365pokrycie gumą gładką olejoodporną

średnie półki do stołu warsztatowego 1228x595
stół warsztatowy HSS03 z półkami o szer. 1228 mm
Nr kat.Półki do stołu warsztatowego bez szafek (szer. x głęb.): 1228 mm x 595 mm
20358sklejka liściasta lakierowana
20356pokrycie gumą ryflowaną olejoodporną
20357pokrycie wykładziną PCV
20359pokrycie blachą ocynkowaną
20373pokrycie gumą gładką olejoodporną

długie półki do stołu warsztatowego1848x595
stół warsztatowy HSS04 z półkami
Nr kat.Półki do stołu warsztatowego bez szafek (szer. x głęb.): 1848 mm x 595 mm
20362sklejka liściasta lakierowana
20360pokrycie gumą ryflowaną olejoodporną
20361pokrycie wykładziną PCV
20363pokrycie blachą ocynkowaną
20374pokrycie gumą gładką olejoodporną

Elementy zabudowy szuflad i szafek stołów roboczych Jotkel

Podziałka niska do szuflad stołów, wózków i szafek
Nr kat.Podziałka niska do szuflad stołów warsztatowych
20670do szuflad o wysokości 60, 120, 180, 240 [mm]
wysokość użytkowa: 42 mm
Podziałka wysoka do szuflad, stołów wózków i szafek
Nr kat.Podziałka wysoka do szuflad stołów warsztatowych
20671do szuflad o wysokości 120, 180, 240 [mm]
wysokość użytkowa: 100 mm

Organizer z tworzywa sztucznego do szuflad stołu warsztatowego, Nr kat. 20648
Nr kat.Organizer do szuflad stołu warsztatowego
20648organizer do szuflad stołów warsztatowych
wykonany z tworzywa sztucznego
Przybornik na drobne przedmioty do szuflad stołu warsztatowego, Nr kat. 20649
Nr kat.Przybornik do szuflad stołu warsztatowego
20649przybornik na drobne przedmioty do szuflad stołów
warsztatowych wykonany z tworzywa sztucznego

mata tłumiąca do szuflad stołu warsztatowego
Nr kat.Mata tłumiąca do szuflad stołu warsztatowego
20478mata z gumy gładkiej olejoodpornej o gr. 1,5 mm
szerokość 530 mm
półka do szafki stołu warsztatowego HSS03 i HSS04
Nr kat.Półka do szafki stołu warsztatowego HSS03 i HSS04
20631
  • wymiary (szer. x wys. x głęb.): 560 x 25 x 540 mm
  • opcjonalnie szafka może być wyposażona
    w większą ilość półek (standard - jedna półka)

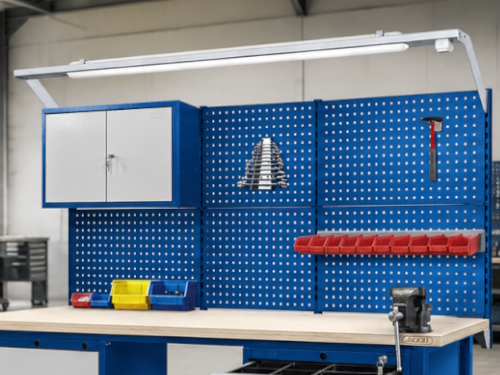

Nadbudowy stołów warsztatowych HSS03 i HSS04

Nadbudowa stołu 1-modułowa, Nr kat.21304
Nr kat.Nadbudowa 1-modułowa (HSS03)
21304
  • 3 listwy jednomodułowe 23903
  • tablice perforowane o wymiarach (szer. x wys.):
    1 tablica 23620 (814 x 480 mm)
    1 tablica 23623 (626 x 480 mm)
  • perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych
nadbudowa stołu warsztatowego, Nr kat. 21307
Nr kat.Nadbudowa 1-modułowa (HSS04)
21307
  • 4 listwy jednomodułowe 23903
  • tablice perforowane o wymiarach (szer. x wys.):
    2 tablice 23620 (814 x 480 mm)
    1 tablica 23622 (406 x 480 mm)
  • perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych

Nadbudowa stołu 2-modułowa, Nr kat. 21305
Nr kat.Nadbudowa 2-modułowa (HSS03)
21305
  • 3 listwy dwumodułowe 23904
  • tablice perforowane o wymiarach (szer. x wys.):
    2 tablice 23620 (814 x 480 mm)
    2 tablice 23623 (626 mm x 480 mm)
  • perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.
nadbudowa stołu warsztatowego, Nr kat. 21308
Nr kat.Nadbudowa 2-modułowa (HSS04)
21308
  • 4 listwy dwumodułowe 23904
  • tablice perforowane o wymiarach (szer. x wys.):
    4 tablice 23620 (814 mm x 480 mm)
    2 tablice 23622 (406 mm x 480 mm)
  • perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych

Nadbudowa stołu 2-modułowa z szafką, Nr kat. 21306
Nr kat.Nadbudowa 2-modułowa z szafką (HSS03)
21306
  • 3 listwy dwumodułowe 23904
  • szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
    (tylna ścianka perforowana)
  • tablice perforowane o wymiarach (szer. x wys.):
    1 tablica 23620 (814 mm x 480 mm)
    2 tablice 23623 (626 mm x 480 mm)
  • perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.
nadbudowa stołu warsztatowego z szafką, Nr kat. 21309
Nr kat.Nadbudowa 2-modułowa z szafką (HSS04)
21309
  • 4 listwy dwumodułowe 23904
  • tablice perforowane o wymiarach (szer. x wys.):
    3 tablice 23620 (814 x 480 mm)
    2 tablice 23622 (406 x 480 mm)
  • szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
    (tylna ścianka perforowana)
  • perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych

Nadbudowa stołu 2-modułowa z oświetleniem, Nr kat. 21312
Nr kat.Nadbudowa 2-modułowa z oświetleniem (HSS03)
21312
  • 3 listwy jednomodułowe 23904
  • moduł oświetleniowy 23919
  • tablice perforowane o wymiarach (szer. x wys.):
    2 tablice 23620 (814 mm x 480 mm)
    2 tablice 23623 (626 mm x 480 mm) perforacja tablic kwadratowa (wymiar oczka 10 x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych.

nadbudowa stołu warsztatowego z oświetleniem, Nr kat. 21313
Nr kat.Nadbudowa 2-modułowa z szafką (HSS04)
21309
  • 4 listwy dwumodułowe 23904
  • tablice perforowane o wymiarach (szer. x wys.):
    3 tablice 23620 (814 x 480 mm)
    2 tablice 23622 (406 x 480 mm)
  • szafka 23614 (szer. x wys. x głęb.): 814 x 480 x 300 [mm]
    (tylna ścianka perforowana)
  • perforacja tablic kwadratowa (wymiar oczka 10 mm x 10 mm).
  • możliwość zamontowania zawieszek drucianych, zawieszek z pojemnikami, półek do zawieszania pojemników, półek ocynkowanych

Moduł oświetleniowy stołu, Nr kat.23919
Nr kat.Moduł oświetleniowy nadbudowy stołu (HSS03)
23919
  • wykonanie z blachy ocynkowanej zwiększa
  • trwałość i odporność na uszkodzenia mechaniczne
  • możliwość regulacji wysokości
  • elementy wyposażenia: lampa LED (barwa 4000 K,
    strumień 6000 lm, moc 48 W, kąt świecenia 120 stopni),
  • mocowanie lampy, elementy śrubowe, konsole,
  • włącznik wymiary lampy: [dług. x szer.] 1460 mm x 111 mm
  • gwarantuje dobre oświetlenie w miejscu pracy

moduł oświetleniowy nadbudowy stołu, Nr kat. 23920
Nr kat.Moduł oświetleniowy nadbudowy stołu (HSS04)
23920
  • wykonanie z blachy ocynkowanej
  • zwiększa trwałość i odporność na uszkodzenia mechaniczne
  • możliwość regulacji wysokości
  • elementy wyposażenia: lampa LED
    (barwa 4000 K, strumień 6000 lm,
    moc 48 W, kąt świecenia 120 stopni),
  • mocowanie lampy, elementy śrubowe, konsole, włącznik
  • wymiary lampy: [dług. x szer.] 2060 mm x 111 mm
  • gwarantuje dobre oświetlenie w miejscu pracy

szafka narzędziowa Nr kat. 23614
Nr kat.Szafka narzędziowa mocowana na listwach perforowanych
23614
  • wymiary (szer. x wys. x głęb.): 814 x 480 x 300 [mm],
  • tylna ścianka szafki perforowana,
  • półka wykonana z blachy ocynkowanej z możliwością zawieszania na dwóch wysokościach,
  • 3 - punktowe zamykanie zamkiem cylindrycznym
    w systemie Master Key,
  • możliwość mocowania zawieszek na ściance tylnej i drzwiach


Standardowa kolorystyka: (wyszczególnienie kolorów według RAL)

Konstrukcje stołów, obudowy szafek, listwy i tablice

RAL-7016

antracyt

RAL-5005

niebieski sygnałowy

Fronty szuflad, drzwi szafek i tablice

RAL-3011

czerwony burgundzki

RAL-7035

jasny szary

Możliwość malowania w innych kolorach - po ustaleniu ceny i terminu realizacji
